Descrição:

Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;

Passo a passo:

1- Fazer a montagem no proto board conforme esquema elétrico;

2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;

3- No Smartphone ligar o Bluetooth e entrar no aplicativo Arduino Bluetooth RC 4 Channels e pressionar o botão Connect;

4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;

5- Os dispositivos estão conetctados via bluetooth - led está aceso direto.

6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.

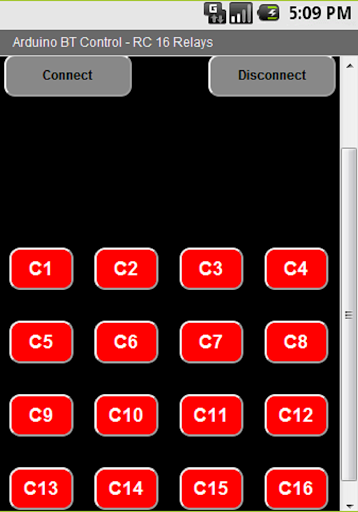

O aplicativo Arduino BT Control RC 16 Relays controla o Arduino através do Smartphone Android, utilizando comunicação via Bluetooth.

O aplicativo Arduino BT Control RC 16 Relays instalado no smartphone controla remotamente o Arduino(via bluetooth), com até 16 canais(porta digital e analógica pinos 4, 5, 6, 7, 8, 9, 10, 11, 12, *13, A0, A1, A2, A3, A4, e A5);

Através destes pinos podemos conectar uma placa com até 16 relés(vendida no ebay ou mercado livre), onde podemos controlar até 16 equipamentos lidados a rede elétrica residencial;

Podemos controlar o acionamento(liga e deslida) de lâmpadas, abatjours, luminárias, motores, bombas, solenóides, contatores, forno elétrico, aparelhos eletrodomésticos, etc.

Gratis Programa código para Arduino BT Control RC 16 Relays.

http://sergioarduino.blogspot.com.br/p/arduino-bt-control-rc-16-relays.html

Obs.: Os acionamentos(C1, C2, C3 ... C16) podem atuar de forma independente ou simultânea, facilitando sua operação e abrindo multiplas possibilidades ao projeto como exemplo em automação residêncial onde voce precisa de acionar luminárias dos comodos, salas, quartos, halls, cozinha, de forma mais inteligente.

Como funciona:

O aplicativo Arduino BT Control RC 16 Relays instalado no Smartphone com Android comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino que recebe entes dados que por sua vez interpreta e faz o comando dos relés(placa de acionamento de relés) que está conectada nas portas digitais e analógicas correspondente do Arduino(porta digital e analógica pinos 4, 5, 6, 7, 8, 9, 10, 11, 12, *13, A0, A1, A2, A3, A4, e A5);

Isto é tudo o que voce precisa saber para construir seu programa:

Botão C1 -ON-VERDE - send: caracter “A”; Botão C1 -OFF-VERMELHO- send: caracter “B”;

Botão C2 -ON-VERDE - send: caracter “C”; Botão C2 -OFF-VERMELHO- send: caracter “D”;

Botão C3 -ON-VERDE - send: caracter “E”; Botão C3 -OFF-VERMELHO- send: caracter “F”;

Botão C4 -ON-VERDE - send: caracter “G”; Botão C4 -OFF-VERMELHO- send: caracter “H”;

Botão C5 -ON-VERDE - send: caracter “I”; Botão C5 -OFF-VERMELHO- send: caracter “J”;

Botão C6 -ON-VERDE - send: caracter “K”; Botão C6 -OFF-VERMELHO- send: caracter “L”;

Botão C7 -ON-VERDE - send: caracter “M”; Botão C7 -OFF-VERMELHO- send: caracter “N”;

Botão C8 -ON-VERDE - send: caracter “O”; Botão C8 -OFF-VERMELHO- send: caracter “P”;

Botão C9 -ON-VERDE - send: caracter “Q”; Botão C9 -OFF-VERMELHO- send: caracter “R”;

Botão C10 -ON-VERDE - send: caracter “S”; Botão C10 -OFF-VERMELHO- send: caracter “T”;

Botão C11 -ON-VERDE - send: caracter “U”; Botão C11 -OFF-VERMELHO- send: caracter “V”;

Botão C12 -ON-VERDE - send: caracter “X”; Botão C12 -OFF-VERMELHO- send: caracter “Y”;

Botão C13 -ON-VERDE - send: caracter “Z”; Botão C13 -OFF-VERMELHO- send: caracter “W”;

Botão C14 -ON-VERDE - send: caracter “a”; Botão C14 -OFF-VERMELHO- send: caracter “b”;

Botão C15 -ON-VERDE - send: caracter “c”; Botão C15 -OFF-VERMELHO- send: caracter “d”;

Botão C16 -ON-VERDE - send: caracter “e”; Botão C16 -OFF-VERMELHO- send: caracter “f”;

Gratis Programa código para Arduino BT Control RC 16 Relays.

http://sergioarduino.blogspot.com.br/p/descricao-o-aplicativo-arduino-bt.html
