Descrição:

Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;

Passo a passo:

1- Fazer a montagem no proto board conforme esquema elétrico;

2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;

3- No Smartphone ligar o Bluetooth e entrar no aplicativo e pressionar o botão Connect;

4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;

5- Os dispositivos estão conetctados via bluetooth - led está aceso direto.

6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.

O aplicativo Arduino One Button ON/OFF instalado no Smartphone Android controla remotamente o Arduino com comunicação via bluetooth.

Porta digital configurada como saída: D7;

Controlar o acionamento(liga e deslida) de lâmpadas, abatjours, luminárias, motores, bombas, solenóides, contatores, forno elétrico, aparelhos eletrodomésticos, etc.

#include //

SoftwareSerial mySerial(2, 3); // 2-RX, 3-TX

int D7 = 7;

void setup()

{

mySerial.begin(9600);

pinMode(D7, OUTPUT);

}

void loop()

{

char caracter = mySerial.read();

if(caracter == 'A')

{

digitalWrite(D7,HIGH);

}

if(caracter == 'B')

{

digitalWrite(D7,LOW);

}

delay(10);

}

Se preferir didaticamente, pode se utilizar uma placa ou mesmo um proto-board com um led montado para verificar o acionamento do pino digital D7 utilizado como saída.

Obs. Neste projeto os pinos digitais D0 e D1 estão conectados ao RX e TX da placa Arduino e os pinos digitais D2 e D3 estão conectados ao RX e TX do módulo bluetooth, o pino digital D7 está conectado ao led e ou placa com módulo relé.

Utilize um smartphone com android, para instalar este “.apk”; Neste exemplo foi utilizado o Tablet Samsung Galaxy GT-P3100 Tab2 7.0” com android versão 4.0.

Instale o aplicativo Arduino One Button ON/OFF.apk no Smartphone Android;

Agora ligue o Bluetooth do Smartphone Android e abra o aplicativo Arduino BT Control Toggle;

Pressione “Connect”(se pedir senha, a senha default é 1234);

Escolha um dispositivo bluetooth na lista que deseja conectar (no exemplo o nome default é LINVOR);

Sobre a configuração do módulo Bluetooth JY_MCU.

Este módulo já vem configurado de fábrica com:

Baud rate: 9600 bps;

Data bits: 8 bits;

Stop bits: 1; Parity: none;

Resumo(9600 bps, 8N1);

Como funciona:

O aplicativo Arduino One Button ON/OFF instalado no Smartphone com Android comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino que recebe entes dados que por sua vez , interpreta e faz o comando do relé(placa de acionamento de relés) que está conectado na porta digital D7 do Arduino.

Atenção: Quando estiver trabalhando com este aplicativo mantenha a tela sempre ligada(não utilize o modo dormir ou sleep) pois voce pode perder o controle sobre o dispositivo que estão sendo acionados.

Obs.: Para sair do aplicativo, verifique sempre antes se os botões estão no modo “OFF” – botão vermelho então pressione o botão “disconnect” e saia do aplicativo; Note que o bluetooth ficará piscando indicativo que o sistema está realmente desconectado.

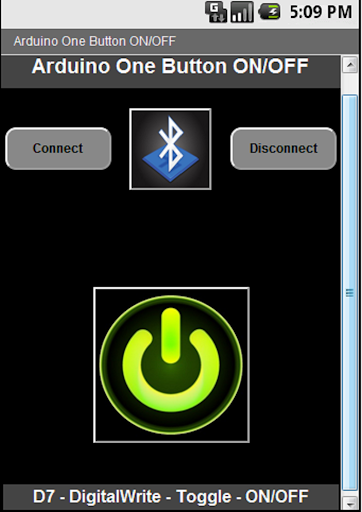

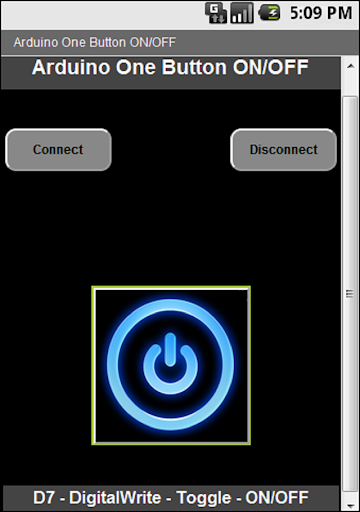

Isto é tudo que voce precisa saber para construir seu programa:

Botão Power ON - VERDE - send: Caracter “A”;

Botão Power OFF - AZUL - send: Caracter “B”;

Gratis Programa código para Arduino BT Control Toggle.

#include //

SoftwareSerial mySerial(2, 3); // 2-RX, 3-TX

int D7 = 7;

void setup()

{
