Descrição:

Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;

Passo a passo:

1- Fazer a montagem no proto board conforme esquema elétrico;

2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;

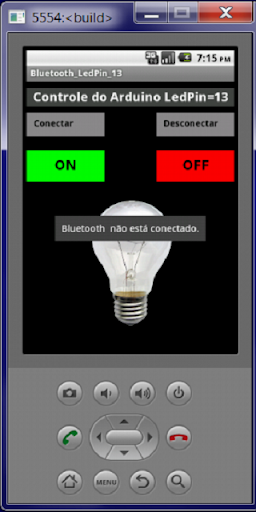

3- No Smartphone ligar o Bluetooth e entrar no aplicativo e pressionar o botão Connect;

4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;

5- Os dispositivos estão conetctados via bluetooth - led está aceso direto.

6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.

O aplicativo instalado no smartphone controla remotamente o Arduino(via bluetooth), porta digital pino 13; Neste pino está conectado um led que já vem montado na placa do Arduino.

Utilize um smartphone com android, para instalar este “.apk”; Neste exemplo foi utilizado o Tablet Samsung Galaxy GT-P3100 Tab2 7.0” com android versão 4.0.

Sobre a configuração do módulo Bluetooth JY_MCU:

Este módulo já vem configurado de fábrica com:

Baud rate: 9600 bps;

Data bits: 8 bits;

Stop bits: 1; Parity: none;

Resumo(9600 bps, 8N1);

Outros comandos que podem ser utilizados :

AT - Retorna "OK", o que indica que o módulo bluetooth está respondendo aos comandos

AT+VERSION - Retorna a versão do firmware da placa

AT+PINXXXX - Altera a senha do bluetooth, onde XXXX é a nova senha, e você pode utilizar qualquer combinação de 4 números. Este comando retorna "OKsetPIN"

AT+BAUDX - Altera o baud rate (velocidade de transmissão) do módulo, sendo que X por ter os valores de 1 a 9;

Exemplo: o comando AT+BAUD4 altera a velocidade do módulo para 9600(default).

Veja o esquema de ligações e vídeos em: http://sergioarduino.blogspot.com.br/

https://www.youtube.com/watch?v=Y__8eQPHky0

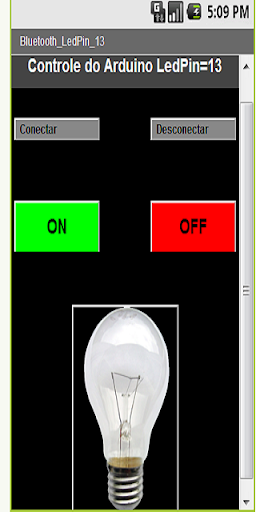

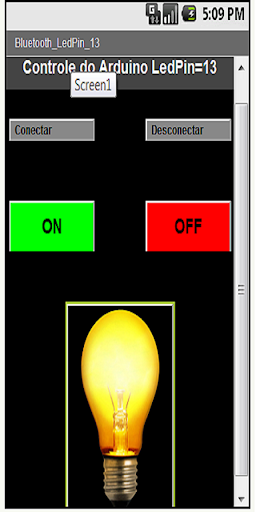

Podemos observar que quando pressionamos o botão “ON” uma imagem da lâmpada acende(cor amarela) juntamente com o led do Arduino e quando pressionamos o botão “OFF” desligamos a lâmpada(cor transparente) do Android e simultaneamente o led se apaga.

O aplicativo comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino) enviando os dados para o Arduino que por sua vez recebebe, interpreta e faz o comando do led que está conectado na porta digital pino 13.

O aplicativo possui dois botões “ON e OFF” que serve para ligar e desligar um led ou acionar um relé que pode comandar(liga/desliga) aparellhos conectados a energia elétrica local, como rádios, tv´s , lâmpadas e outros dispositivos.

Como estamos demosntrando didáticamente o funcionamento, preferimos neste exemplo por fazer um simples acionamento do led pino digital 13 do Arduino.

Atenção: Quando estiver trabalhando com este aplicativo mantenha a tela sempre ligada(não utilize o modo dormir ou sleep) pois voce pode perder o controle sobre o dispositivo que está sendo acionado.

Obs.: Para sair do aplicativo, verifique sempre antes se o botão está no modo “OFF” – lâmpada apagada então pressione o botão “desconectar” e saia do aplicativo; Note que o bluetooth ficará piscando indicativo que o sistema está realmente desconectado.

Veja mais informações sobre este aplicativo: http://sergioarduino.blogspot.com.br/

https://www.youtube.com/watch?v=Y__8eQPHky0

Sobre a transmissão de dados:

Quando pressionamos o botão “ON” o smartphone transmite via bluetooth o caracter “l”(letra minúscula) e o Arduino faz acender o led do pino digital 13;

Quando pressionamos o botão “OFF” o smartphone transmite via bluetooth o caracter “d”(letra minúscula) e o Arduino faz apagar o led do pino digital 13;
