การคำนวณการออกแบบระบบหัวกระจายน้ำดับเพลิงอัตโนมัติ

เป็นระบบดับเพลิงที่ได้รับการยอมรับว่ามีประสิทธิภาพในการควบคุมเพลิงไหม้ได้ดีมาก และปัจจุบันมีการติดตั้งใช้กันแพร่หลายทั่วโลก เพราะสามารถควบคุมเพลิงไหม้ที่เกิดขึ้นได้ทันทีขณะที่เพลิงยังมีขนาดเล็ก ทำให้เพลิงไหม้หยุดการขยายตัวลุกลาม การเกิดควันไฟก็น้อยลงและเพลิงไหม้ที่เกิดขึ้นอยู่ในพื้นที่จำกัด ระบบนี้จะทำให้คนในอาคารมีเวลาเพิ่มมากขึ้นในการอพยพหนีไฟ ซึ่งหมายถึงชีวิตผู้ใช้อาคารจะมีความปลอดภัยจากอัคคีภัยมากขึ้นตามไปด้วย

Download Manual Water Sprinkler Calculation Link

https://drive.google.com/file/d/0BxaWWGlfYY6NYUY3dkJDdS16dVE/view?pli=1

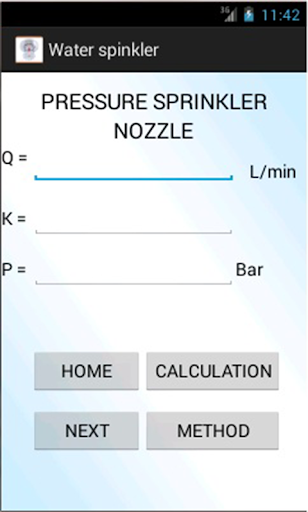

Download Appilcation Water Sprinkler ProCalDesign Link

https://play.google.com/store/apps/details?id=com.soft.watersprinklerpro&hl=en

ประเภทของระบบหัวกระจายน้ำดับเพลิงอัตโนมัติ (Type of Automatic Sprinkler System)

1. ระบบท่อเปียก (Wet Pipe System) ระบบนี้เหมาะสมที่จะใช้งานกับพื้นที่ป้องกันเพลิงไหม้ที่อุณหภูมิแวดล้อม (Ambient Temperature) ไม่ทำให้น้ำในเส้นท่อเกิดการแข็งตัว

2. ระบบท่อแห้ง (Dry Pipe System) ระบบนี้เหมาะสมที่จะใช้งานสำหรับพื้นที่ป้องกันที่มีอุณหภูมิโดยทั่วไปต่ำกว่าจุดเยือกแข็ง ซึ่งทำให้เกิดการแข็งตัวของน้ำในเส้นท่อได้ โดยในระบบท่อจะมีการอัดอากาศเข้าภายในแทนน้ำ เหมาะสำหรับประเทศที่มีภูมิอากาศหนาวจัด

3. ระบบท่อแห้งแบบชะลอน้ำเข้า (Pre Action System) ระบบนี้เหมาะสำหรับพื้นที่ป้องกันที่ต้องการหลีกเลี่ยง การทำงานหัวกระจายน้ำดับเพลิงที่อาจผิดพลาด

4. ระบบเปิด (Deluge System) ระบบนี้เหมาะสำหรับพื้นที่ป้องกันอัคคีภัยพิเศษ ที่ต้องการน้ำดับเพลิงในปริมาณมากออกจากหัวกระจายน้ำดับเพลิงแบบเปิด (Open Sprinkler) พร้อมกันทุกหัวซึ่งประเภทของระบบที่ใช้ที่จะกล่าวถึงในครั้งนี้

ในการออกแบบและติดตั้งระบบหัวกระจายน้ำดับเพลิง สำหรับอาคารใดๆต้องคำนึงถึงถังน้ำความดันหรือท่อเมนสาธารณะที่มีความดันและปริมาณการไหลเพียงพอ การหาปริมาณน้ำเพื่อใช้ในการดับเพลิงของระบบหัวกระจายน้ำดับเพลิง จะต้องนำพื้นที่ครอบครองของอาคารมาพิจารณาด้วยเสมอ ซึ่งการแบ่งแยกว่าเป็นพื้นที่ครอบครองประเภทใด จะขึ้นอยู่กับชนิดและปริมาณของวัสดุที่เป็นเชื้อเพลิงว่ามีอยู่ในพื้นที่นั้น ๆ

การแบ่งประเภทของพื้นที่ครอบครองสำหรับอาคารแบ่งได้เป็น 3 ประเภทดังนี้

1. พื้นที่ครอบครองอันตรายน้อย (Light Hazard Occupancies) หมายถึง สถานที่ที่มีปริมาณเชื้อเพลิงและความสามารถในการเผาไหม้ของเชื้อเพลิงต่ำ เช่น ที่พักอาศัย สำนักงานสถานศึกษา โรงพยาบาล ฯลฯ

2. พื้นที่ครอบครองอันตรายปานกลาง (Ordinary Hazard Occupancies)

2.1 พื้นที่ครอบครองอันตรายปานกลางกลุ่มที่ 1 (Ordinary Hazard Group 1) หมายถึงสถานที่ที่มีเชื้อเพลิงที่มีความสามารถในการเผาไหม้ต่ำ ปริมาณของเชื้อเพลิงปานกลาง กองของวัสดุที่เป็นเชื้อเพลิงได้มีความสูงไม่เกิน 8 ฟุต เช่นโรงงานผลิตอุปกรณ์อิเลคทรอนิคส์ โรงงานผลิตอาหารกระป๋อง ฯลฯ

2.2 พื้นที่ครอบครองอันตรายปานกลางกลุ่มที่ 2 (Ordinary Hazard Group 2) หมายถึงสถานที่ที่มีปริมาณเชื้อเพลิงและความสามารถในการเผาไหม้ของเชื้อเพลิงปานกลางถึงสูง กองของวัสดุที่เป็นเชื้อเพลิงได้มีความสูงไม่เกิน 12 ฟุต เช่น โรงงานผลิตสิ่งทอโรงงานกระดาษและผลิตเยื่อกระดาษ ฯลฯ

3. พื้นที่ครอบครองอันตรายมาก (Extra Hazard Occupancies)

3.1 พื้นที่ครอบครองอันตรายมากกลุ่มที่ 1 (Extra Hazard Group 1) หมายถึงสถานที่ที่มีปริมาณเชื้อเพลิงและความสามารถในการเผาไหม้ของเชื้อเพลิงสูงมาก มีฝุ่น หรือสารที่ทำให้เกิดการลุกติดของไฟ หรือวัสดุอื่นที่สามารถจะทำให้เกิดการลุกไหม้ได้อย่างรวดเร็วแต่ไม่มีสารไวไฟและสารติดไฟเช่นโรงงานผลิตไม้อัดและไม้แผ่น อุตสาหกรรมยาง ฯลฯ

3.2 พื้นที่ครอบครองอันตรายมากกลุ่มที่ 2 (Extra Hazard Group 2) หมายถึงสถานที่ที่มีปริมาณของสารไวไฟและสารติดไฟปานกลางถึงมากหรือสถานที่เก็บสารมีขนาดใหญ่ พื้นที่กลุ่มนี้จะมีลักษณะการใช้งานที่เกี่ยวข้องกับของเหลวติดไฟ (Combustible Liquid) หรือของเหลวไวไฟ (Flammable Liquid) โดยตรง เช่น โรงพ่นสี โรงกลั่นน้ำมัน ฯลฯ

Download Manual Water Sprinkler Calculation Link
