三相モータ用のブレーカーと開閉器、接触器を選定するアプリです。

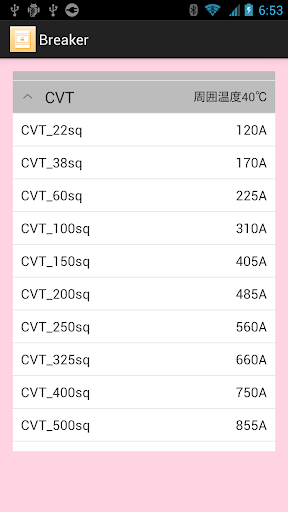

また、別画面で電線種類別の許容電流と接地線の配線サイズを確認することができます。

■ブレーカー、開閉器、接触器の選定方法

スピナーで以下の項目を選択すると、その条件で選定した機器と配線サイズを表示します。

１，メーカー選択

　　→三菱または富士を選択できます。　

　　　三菱は三菱電機製、富士は”富士電機製の機器型番を表示します。

２，モーター使用電圧

→２００Vまたは４００Vを選択できます。

　　 　それぞれの電圧にあった選定を行います。

３，モーター容量

　　→選定したいモーターの容量を選択します。

上記の項目を選択変更すると、選択条件にあった選定を表示します。

表示される項目は以下の通りです。

●定格電流

→選択された容量のモーター定格電流を表示します。

●ブレーカー容量

　　→選択された条件時に、選定すべきブレーカー定格電流を表示します。

●直入開閉器

　　→選択された条件時に直入れ配線を行う際、選定すべき開閉器の

　　　型式を表示します。

　　　（選択されたモーター容量が大きい場合は選定されません）

●直入時電線・電源側電線・負荷側電線

→選択された条件時、選定された開閉器や接触器に接続可能な

　　　　最大電線サイズを表示します。

　　　　適正サイズではないのでご注意ください。

　　　　適正電線サイズは、ここで選定されたサイズ以下で使用する電線の

　　　　種類やその他条件を加味して決定してください。

●主・△接触器

　　→選択された条件時にスターデルタ配線を行う際、選定すべき主および

　　　デルタ用接触器の型式を表示します。

　　　（選択されたモーター容量が小さい場合は選定されません）

●Y接触器

　　→選択された条件時にスターデルタ配線を行う際、選定すべきスター用接触器の

　　　型式を表示します。

　　　（選択されたモーター容量が小さい場合は、選定されません）

●サーマル

　　→選択された条件時にスターデルタ配線を行う際、選定すべきサーマルの

　　　型式を表示します。

　　　（選択されたモーター容量が小さい場合は、選定されません）

■注意事項

選定結果はあくまでも目安とし、各使用条件にあわせた考慮は必要です。

結果、万が一不測の事態が発生した場合でも当方は一切責任を負えませんので

ご理解の上ご使用ください。

◆バグ報告や質問、問い合わせはコメント欄にお願いいたします。
